どこでもケーブル（ケーブルプロテクター）
強化型ケーブルプロテクターどこでもケーブル
高密度ポリウレタン(バージン材)採用による耐久性
世界で活躍している強化型ケーブルプロテクターどこでもケーブルは、日本で２０１０年に発売以来、電設会社、電力会社、ゼネコン、工務店、自衛隊、など多くのユーザー様に活用いただいております。
特長
大型トラックが載っても壊れない高い耐久性を持ち、さまざまな工事現場にてケーブルを工事車両や歩行者から保護いたします。ケーブルを保護するために溝を掘ったりコンパネを細工したりする必要がありません。“どこでもケーブル”を地面に置くだけですので、いままでより容易で安全にケーブルを保護いただくことが可能になりました。
とくに“どこでもケーブル”のラインアップのなかで＜プロ・シリーズ＞は、高密度ポリウレタンバージン材を採用しており、次のメリットがあります。
- 軽量
- 長い寿命
- 高い耐久性（対応車両：50 ㌧車）
- ゴム臭なし
- 広い対応温度（−40℃から＋65℃）
なお、強化型ケーブルプロテクターどこでもケーブルは国土交通省が活用を促進する新技術NETIS（新技術情報提供システム）に登録されている唯一のケーブルプロテクターです（登録番号KT-150011-A）。
構造・仕様
ミディアム収納タイプ・プロ
軽量で手軽な3溝タイプ
- ミディアム収納タイプ・プロ：PM-3PRO
ワイド収納シリーズ
もっとも普及している5溝タイプ
- ワイド収納タイプ：PW-1
- ワイド収納タイプ・プロ：PW-3PRO
- ワイド収納タイプULTRA：PW-2RED
極太収納シリーズ
55ミリのケーブルや水道管を保護する3溝タイプ
- 極太収納タイプ：PG-1
- 極太収納タイプ・プロ：PG-3PRO
- 極太収納タイプULTRA：PG-2RED
製品仕様
| 製品名称 | スリム収納タイプ | ミディアム収納タイプ | ワイド収納タイプ | 極太収納タイプ | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| プロ | ULTRA | PS-1 | プロ | プロ | ULTRA | PW-1 | プロ | ULTRA | PG-1 | |
| 製品型番 | PS-3PRO | PS-2RED | PM-3PRO | PW-3PRO | PW-2RED | PG-3PRO | PG-2RED | |||
| 本体サイズ (長・幅・高) |
1000x250x45㍉ | 900x300x45㍉ | 900x500x55㍉ | 900x500x75㍉ | ||||||
| 溝数 | 2 | 3 | 5 | 3 | ||||||
| 溝サイズ (幅・高) |
30×35㍉ | 30×35㍉ | 34×36㍉ (中央1溝40×36㍉) |
965×55㍉ | ||||||
| 重量 | 4.0㌔ | 7.5㌔ | 5.5㌔ | 9.8㌔ | 15.5㌔ | 12.7㌔ | 18.5㌔ | |||
| 対応車両 | 50㌧車 | 25㌧車 | 50㌧車 | 50㌧車 | 25㌧車 | 50㌧車 | 25㌧車 | |||
| 対応温度 | -40度～+65度 | -20度～+55度 | -40度～+65度 | -40度～+65度 | -20度～+55度 | -40度～+65度 | -20度～+55度 | |||
| 色 (本体/蓋) |
黒／黄 | 赤／黄 | 黒／黄 | 黒／黄 | 黒／黄 | 赤／黄 | 黒／黄 | 黒／黄 | 赤／黄 | 黒／黄 |
| 材質 | 高密度ポリウレタンバージン材 (蓋PVC) |
ラバー (蓋PVC) |
高密度ポリウレタンバージン材 (蓋PVC) |
高密度ポリウレタンバージン材 (蓋PVC) |
ラバー (蓋PVC) |
高密度ポリウレタンバージン材 (蓋PVC) |
ラバー (蓋PVC) |
|||
※寸法表示には若干の誤差がある場合があります。※仕様書記載内容については予告なく変更することがあります。
アクセサリー・オプション
バリアフリー・スロープ（外付け）
どこでもケーブルに装着して、スロープ部分の傾斜を緩くするアクセサリーです。とても緩やかな傾斜になるので、車イス、自転車、自動車、荷物を運ぶカートもスムーズに通行できます。載せるだけで簡単に装着できます。なお、車両の通行には対応しておりません。
コネクトⅡセンター＆コネクトⅡスロープ
5本を超えるスロープを収納できます。スロープ部分がセンターから分離しているので、センターとセンターを直接連結して収納ケーブルを増やすことができます。
コネクトⅡセンターとコネクトⅡスロープはそれぞれ単体のお取り扱いです。例えば10本までのケーブルを収納する場合は、コネクトⅡセンター2本とコネクトⅡスロープ2本を組み合わせてください。
縦方向にも連結できますので、必要な長さのケーブルを保護できます。
製品仕様
| 製品名称 | バリアフリー・スロープ（外付け） | コネクトⅡセンター | コネクトⅡスロープ |
|---|---|---|---|
| 製品型番 | PX-1 | PW-5CONC | PW-5CONS |
| 本体サイズ (長・幅・高) |
900x495x46㍉ | 900x290x55㍉ | 900x300x55㍉ |
| 溝 | – | 5 | – |
| 対応ケーブル | – | 最大38㍉径 | – |
| 重量 | 9.0㌔ | 6.9㌔ | 7.7㌔ |
| 対応車両 | 車イス、カート | 10㌧車 | 10㌧車 |
| 素材 | ラバー | ウレタン（蓋PVC） | ラバー |
| 備考 | スリム収納シリーズ ミディアム収納タイプ・プロ ワイド州シリーズ |
※黄色い蓋のウラに、蓋を本体に固定するためのロック用ツメが備わっています。センターは必ず両サイドにスロープを装着してお使いください。片サイドのみですとロック用ツメが外れる場合があります。 | |

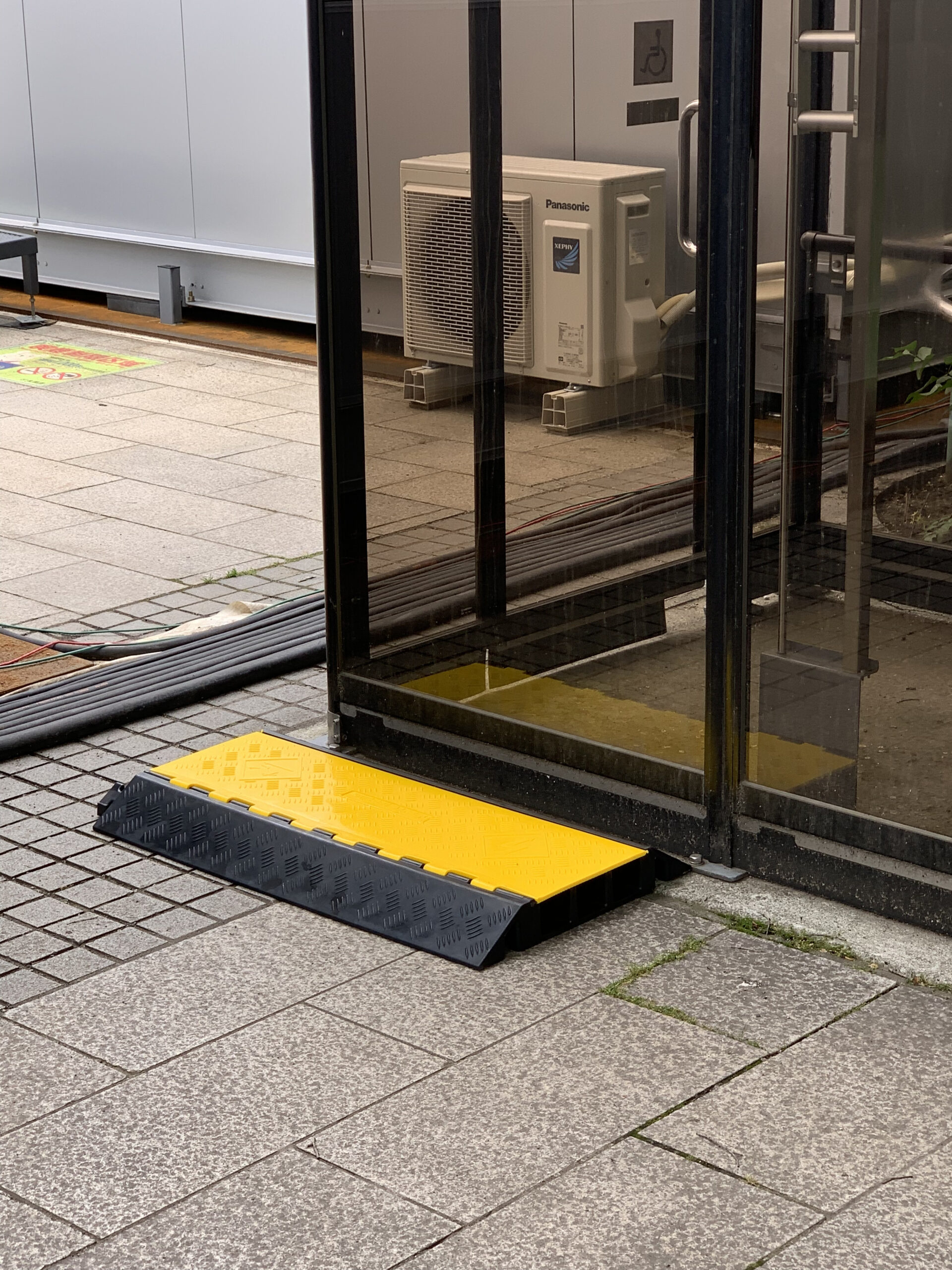

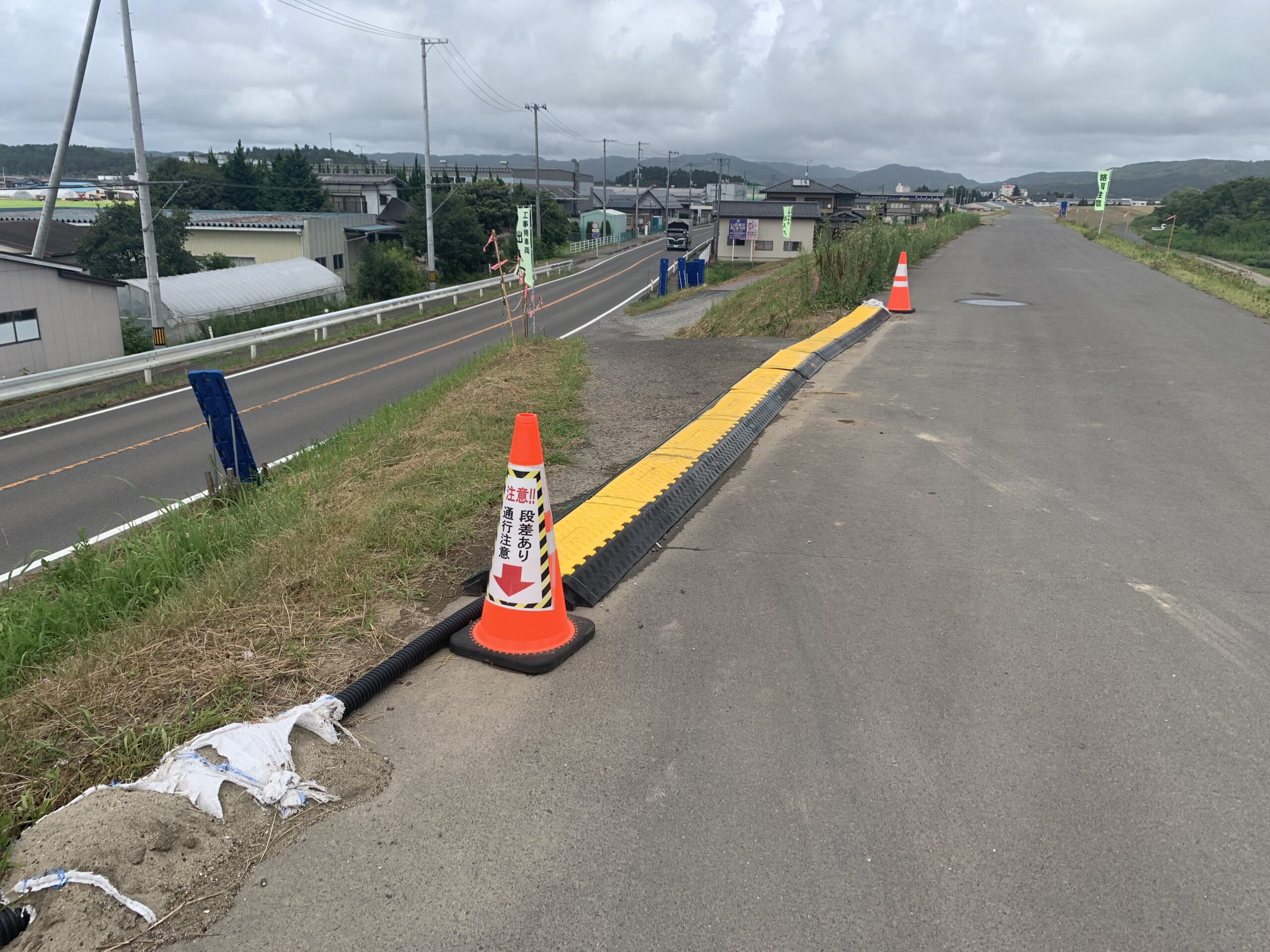

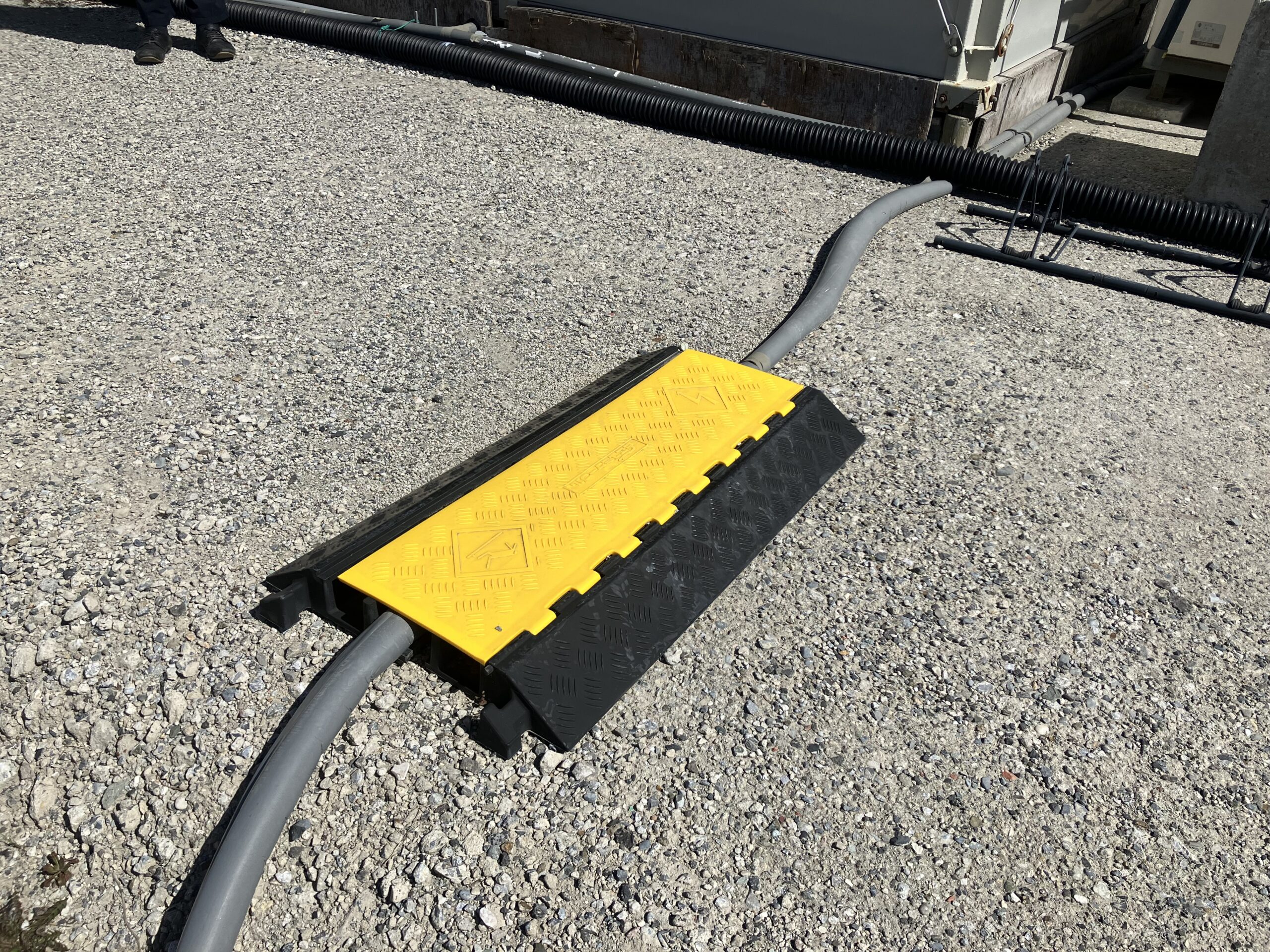

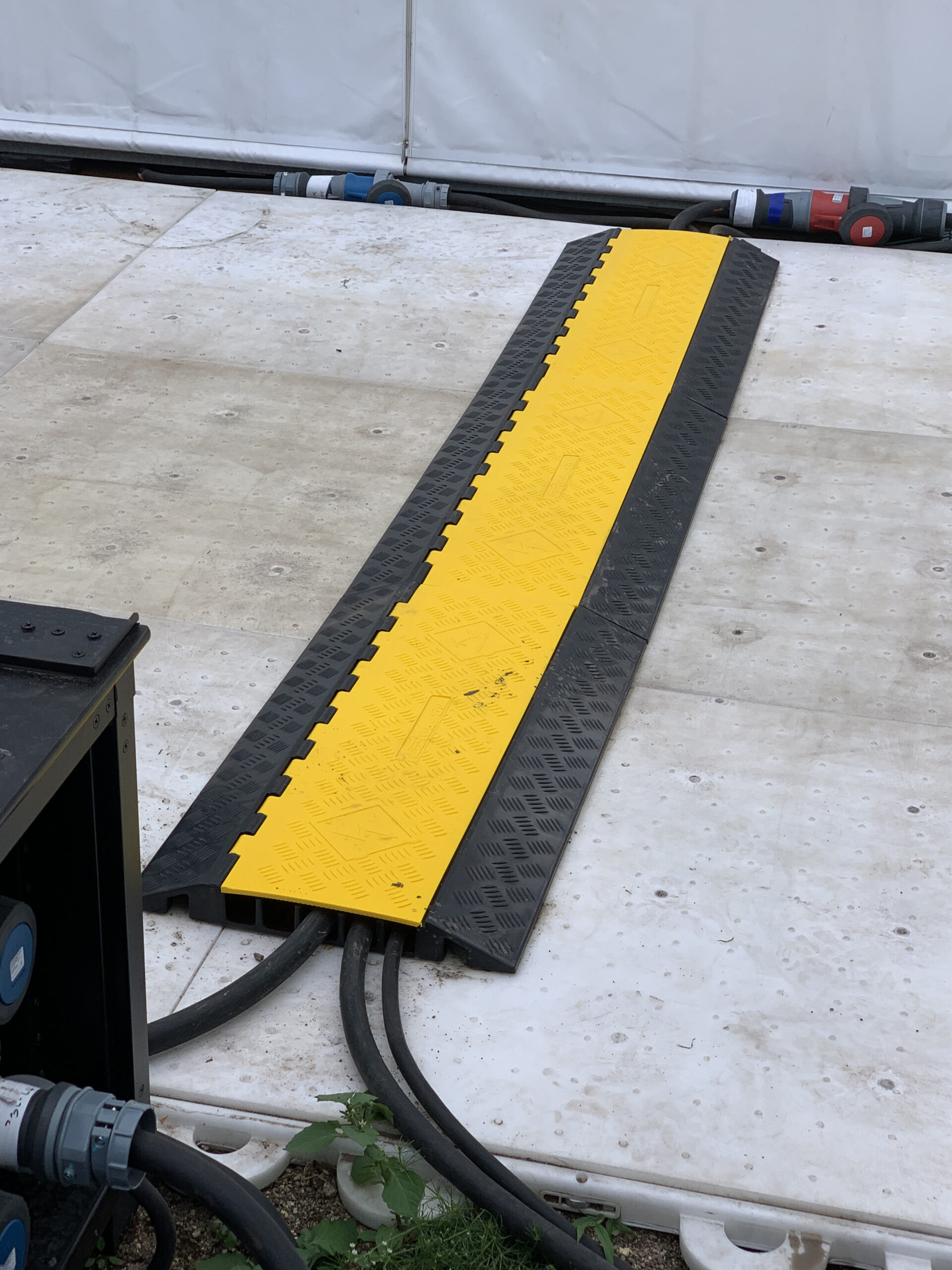

施工例・実績
