安全軽量で高品質!
現場での作業が簡単です。
アルミの日軽金アクトが長年の技術を投入して 開発したアルミ製腹起、ジョイントです。
鋼製の八角支保工材もラインナップしております。
日本SPR工法協会にも 加入しております。特長

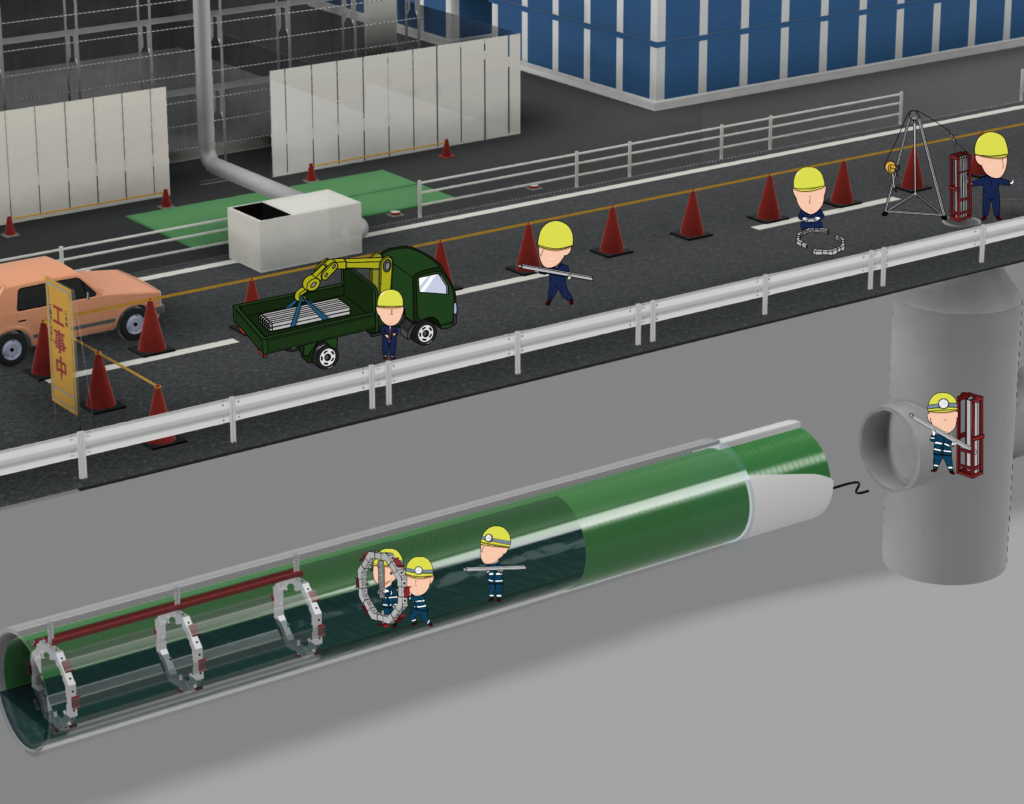

従来より、土木用資材として高い評価を頂いてきた『日軽アルサポート』の腹起材を近年注目されている下水管更正工法の補強材として利用して頂いています。
当社のアルミ腹起材は、日軽金アクトで押出し成型した品質水準の高い製品ですので、皆様のご利用しやすいように万全な在庫管理を行なっており安心してご利用頂けます。
*限られたスペースでの作業の為、効率の良い施工ができるよう、腹起材のジョイント材も用意しております。
NAS-HDJ (L=300、W=103、H=68)
![](https://www.wkn.co.jp/wp-content/uploads/2022/02/45ec1f973450d0918f1ebb10dd38110b.jpg)
構造・仕様
日軽アルサポート腹起し材
形式 | 長さ (m) |
単重 (kg/m) |
重量 (kg) |
許容曲げ対応力 (KN/cm2) |
断面係数 (cm2) |
木材相当強度 (松材) |
---|---|---|---|---|---|---|
NAS-HD4 | 4 | 7.53 | 30.12 | 14 | 71.1 | 17cm×17cm |
NAS-HD3 | 3 | 22.59 | ||||
NAS-HD2 | 2 | 15.06 |
腹起し材(断面図)
![](https://www.wkn.co.jp/wp-content/uploads/2022/11/kk25893.png)
アルミ腹起し材 ジョイント一体型
商品名 | 長さ(mm) | 重量(kg) |
アルミ腹起し材+ジョイント一体型 | 2,150(腹起し長さ2,000mm、ジョイント部150mm) | 16.6 |
![](https://www.wkn.co.jp/wp-content/uploads/2022/10/e2a51ddc218140e4a9a2ca4cf38d1614.jpg)
![](https://www.wkn.co.jp/wp-content/uploads/2022/10/6cfd219dbff6f4dcf99c11539d224485.jpg)

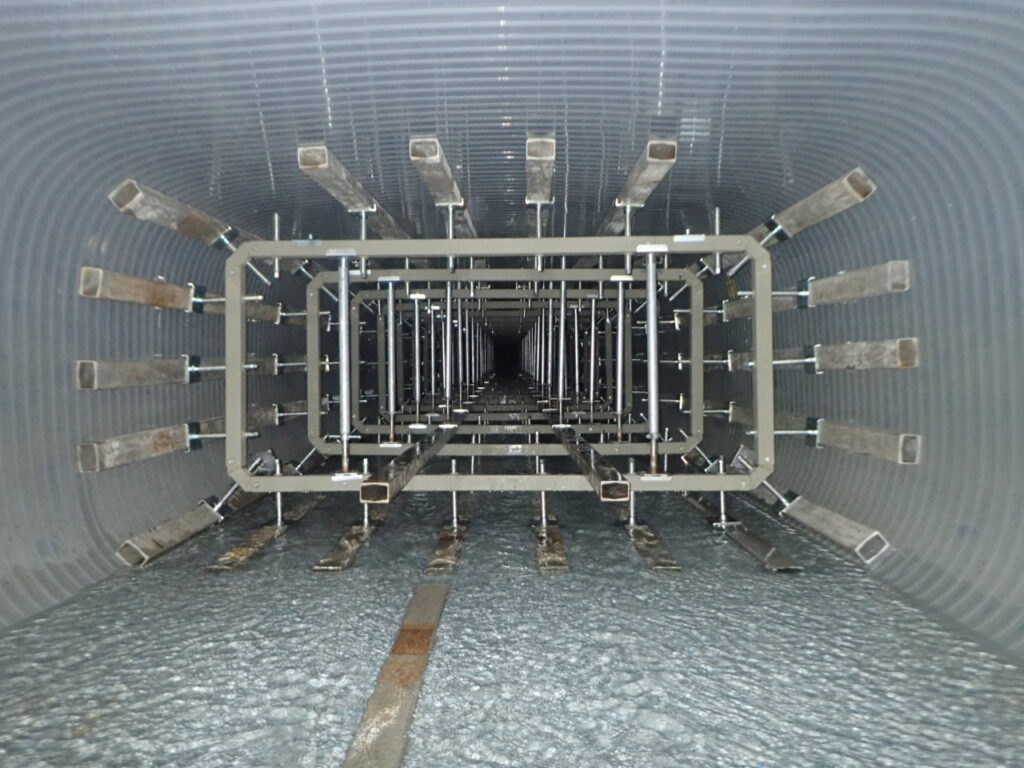

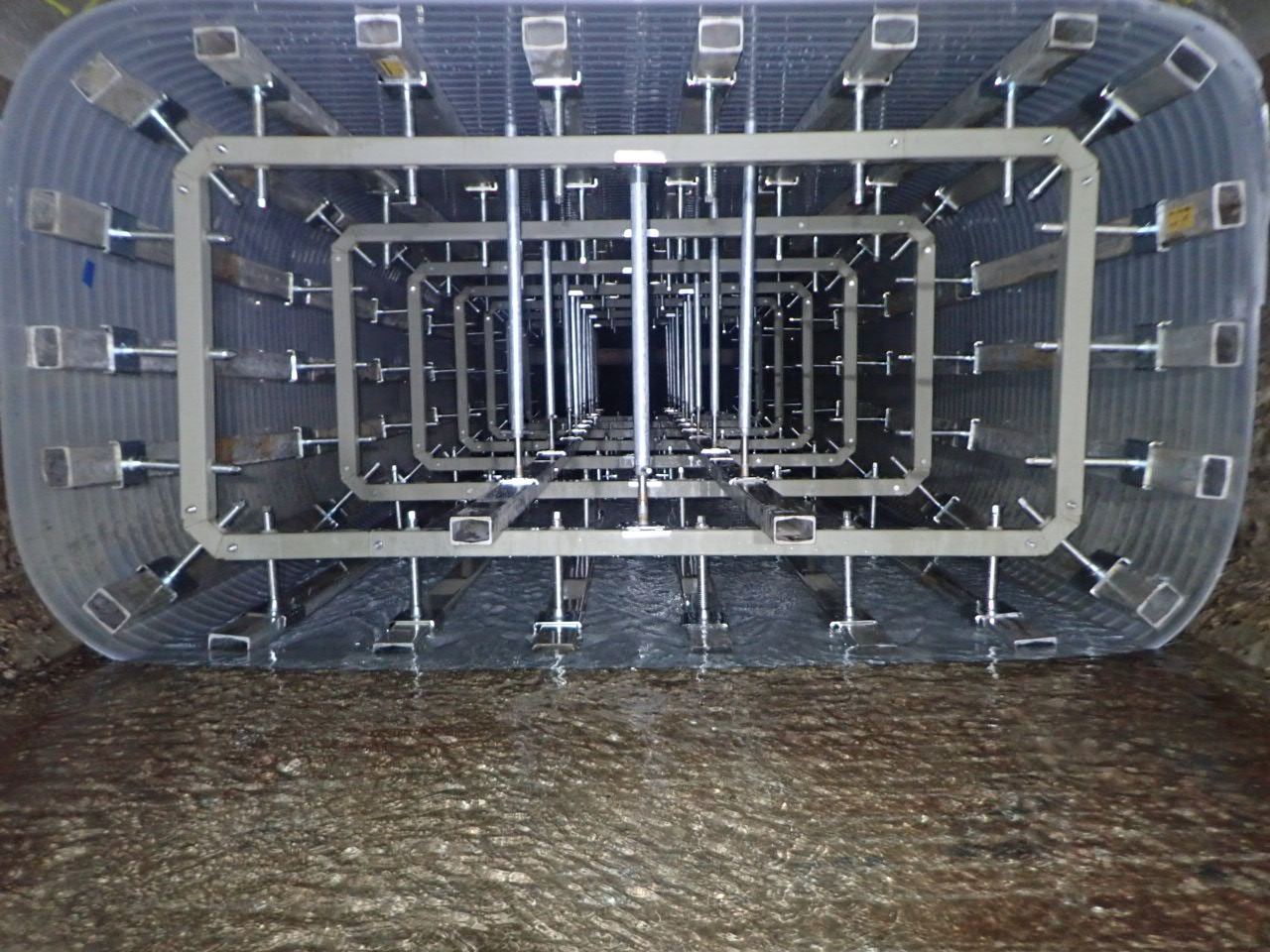

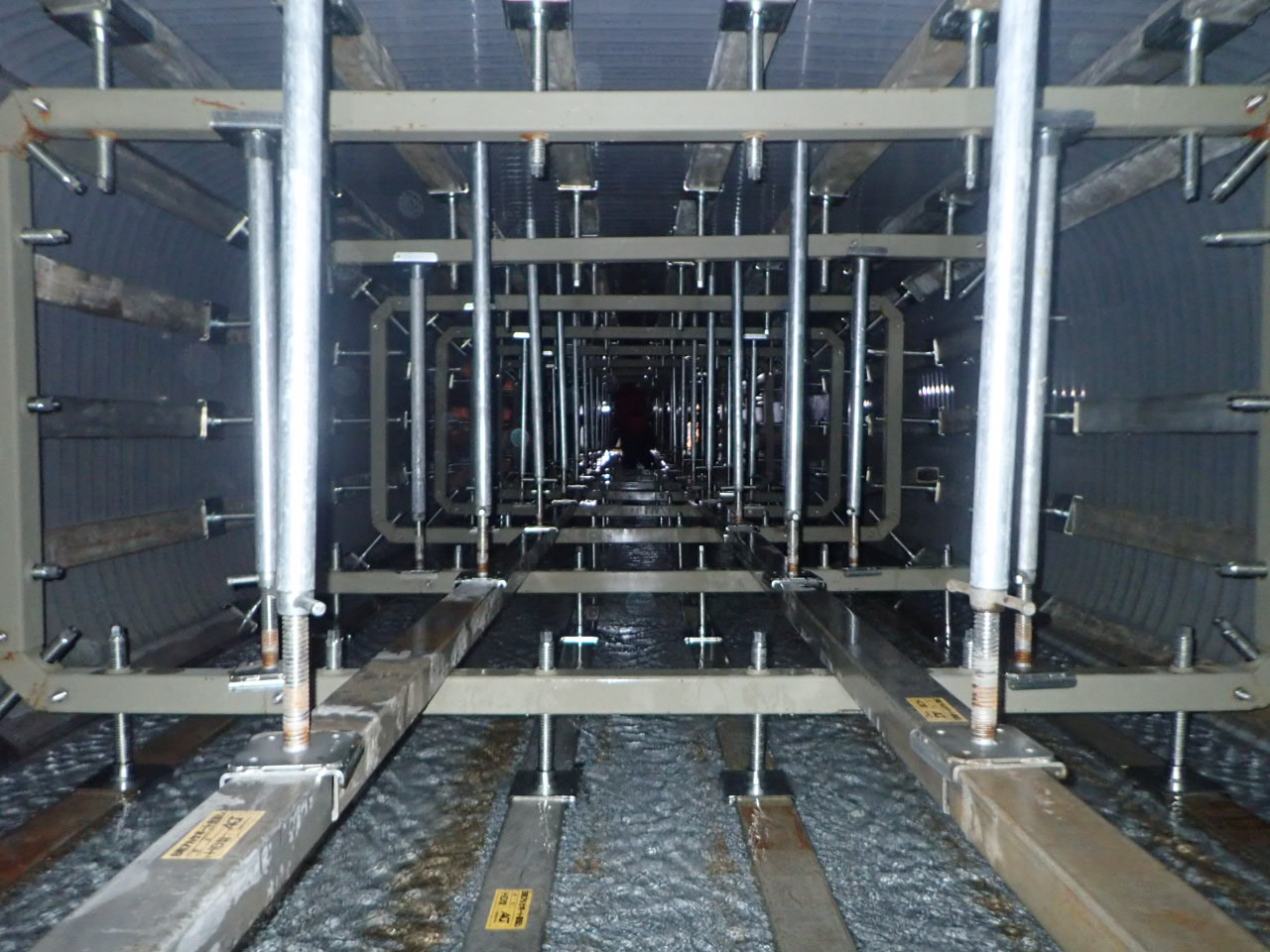

施工例・実績
![](https://www.wkn.co.jp/wp-content/uploads/2023/11/P2061829-2-1024x768.jpg)
![](https://www.wkn.co.jp/wp-content/uploads/2023/11/P2111937-1-1024x768.jpg)
![](https://www.wkn.co.jp/wp-content/uploads/2022/09/HD-2-1-1024x768.jpg)
![](https://www.wkn.co.jp/wp-content/uploads/2022/10/HDjyoint-1024x768.jpg)
![](https://www.wkn.co.jp/wp-content/uploads/2022/02/joint_case2.jpg)
![](https://www.wkn.co.jp/wp-content/uploads/2022/02/joint_case1.jpg)
![](https://www.wkn.co.jp/wp-content/uploads/2022/02/joint_case3.jpg)
![](https://www.wkn.co.jp/wp-content/uploads/2022/02/joint_case4.jpg)
